Торцевой и соединительный профиль для поликарбоната: виды, размеры и как закрыть торцы листа

Какие бывают профили для поликарбоната и где их ставят

Для сотового поликарбоната выпускают шесть основных профилей: торцевой закрывает срез листа, соединительный — неразъёмный или разъёмный — стыкует два листа, коньковый закрывает конёк, угловой — внешний угол, пристенный примыкает лист к стене.

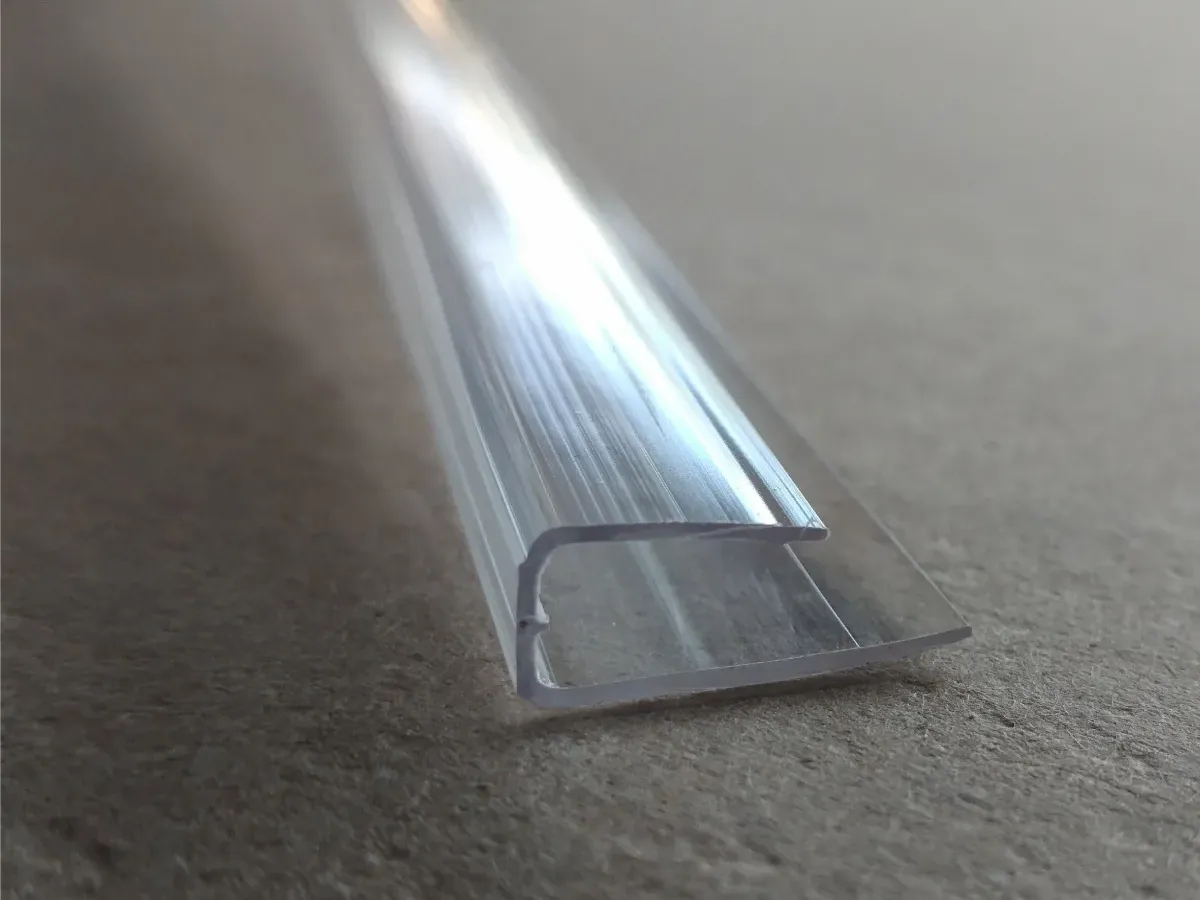

Торцевой профиль: прозрачная П-образная планка, которую надевают на срез листа.

Профили делают из поликарбоната — прозрачные и цветные, под цвет листа, — и из алюминия. Поликарбонатный расширяется в жару вместе с листом и не даёт мостика холода, алюминиевый жёстче и служит на кровлях навесов с большим пролётом.

Торцевой профиль для поликарбоната: для чего нужен

Торцевой профиль защищает ленту на срезе листа от солнца, ветра и ударов и держит её прижатой; без профиля лента со временем отклеивается по краям, а без ленты профиль не закрывает соты герметично.

Открытые соты работают как трубки: в них задувает пыль, заползают мелкие насекомые, оседает конденсат, и через сезон-два каналы зеленеют изнутри — отмыть их уже нельзя. Профиль на нижнем срезе сверлят: в его полке делают отверстия 3–4 мм через каждые 25–35 см, чтобы вода, прошедшая через перфоленту, уходила наружу.

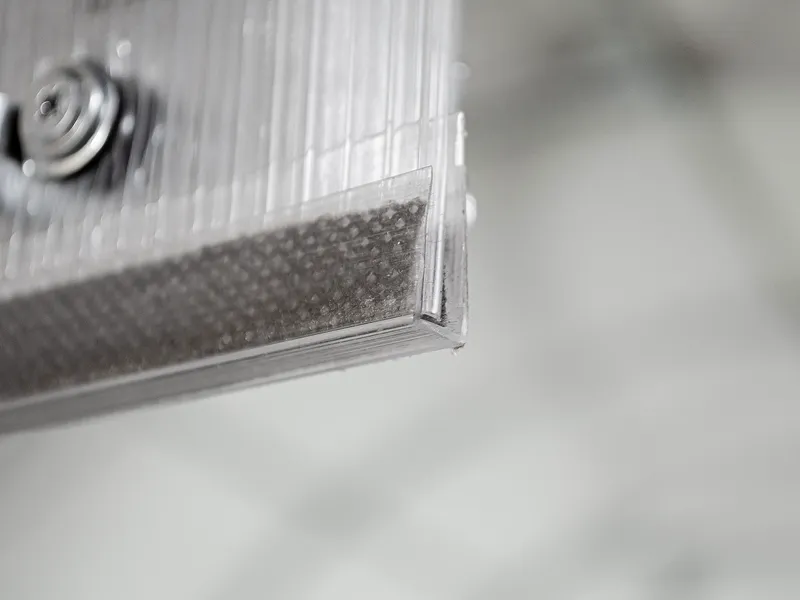

Низ листа: перфорированная лента на срезе, поверх неё торцевой профиль, рядом болт с шайбой.

Профиль надевают плотно, до упора в срез: его полки пружинят и держат планку на листе без клея и крепежа. Цвет выбирают под лист — на прозрачную теплицу прозрачный, на цветную крышу беседки в тон.

Профиль 4, 6, 8 и 10 мм: как подобрать под толщину листа

Торцевой и соединительный профиль подбирают строго по толщине листа: профиль 4 мм — на лист 4 мм, 6 мм — на лист 6 мм; больший профиль болтается и сползает, меньший не налезает на лист или трескается при надевании.

Длина профилей чаще всего 2,1 или 6 м — под стороны стандартного листа: открытые соты у листа на коротких сторонах по 2,1 м, и на каждый срез уходит одна планка. Толщину листа перед покупкой профиля проверяют штангенциркулем по краю: лист 3,5 мм в профиле 4 мм сидит свободно и выпадает.

Перфолента для поликарбоната: для чего нужна и почему низ не закрывают наглухо

Перфорированная, паропроницаемая лента закрывает нижний срез листа: через микроотверстия конденсат из сот выходит наружу, а пыль и насекомые внутрь не попадают. Верхний срез закрывают сплошной лентой — туда не должны попасть ни вода, ни грязь.

Торцы листа: сверху сплошная лента, снизу перфолента под торцевым профилем; конденсат стекает по сотам вниз и выходит наружу.

Влага в сотах есть всегда: днём лист греется, ночью остывает, и на стенках каналов выпадает конденсат. Если закрыть низ сплошной лентой или герметиком, вода собирается в нижней части каналов, лист зеленеет и мутнеет, а в мороз она замерзает прямо в сотах. Поэтому на своих теплицах мы оставляем низ листа с открытыми сотами или закрываем перфорированной лентой. Что ещё закрыть, чтобы в теплице дольше держалось тепло, — в статье как утеплить теплицу из поликарбоната.

Ленту берут такой ширины, чтобы она закрывала срез и заходила на обе стороны листа примерно на сантиметр. Обычный строительный скотч вместо неё не годится: на солнце он отклеивается за один сезон.

Как закрыть торцы поликарбоната: порядок работы

Торцы закрывают после раскроя и до крепления листа: продувают соты, наклеивают ленту — сверху сплошную, снизу перфорированную, — надевают торцевой профиль и сверлят в нижнем профиле дренажные отверстия.

1. Отрежьте лист в размер и продуйте соты сжатым воздухом или пылесосом на выдув — стружка в каналах остаётся навсегда. Чем и как резать лист, рассказано в статье размер листа поликарбоната.
2. Протрите срез сухой тряпкой: на влажный и пыльный край лента не клеится.
3. Отогните защитную плёнку у края на 5–7 см, чтобы лента и профиль легли на сам лист.
4. Наклейте ленту по центру среза, загните на обе стороны и прогладьте без складок.
5. Наденьте торцевой профиль до упора в срез.
6. В нижнем профиле просверлите дренажные отверстия 3–4 мм через 25–35 см.
7. Закрепите лист на каркасе и снимите плёнку целиком.

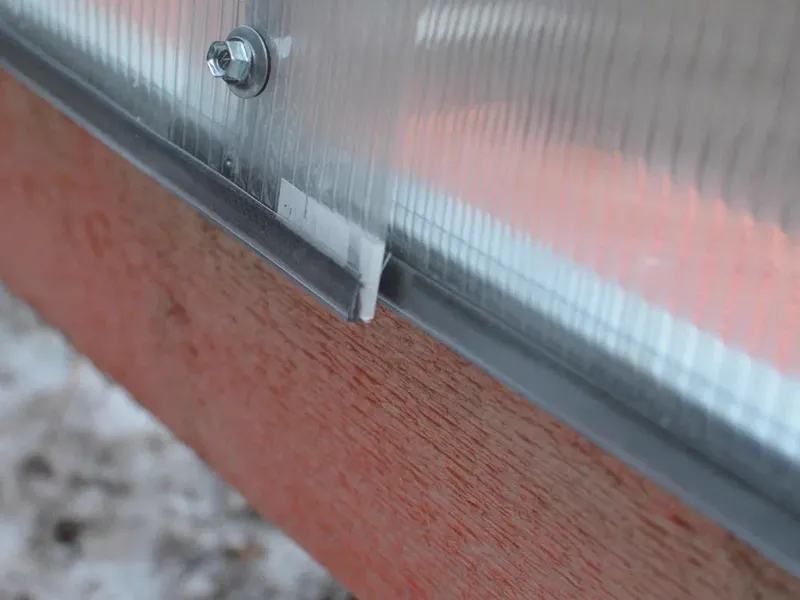

Нижний край стенки теплицы: лист с профилем у деревянного бруса основания, рядом болт.

У арочной теплицы лист свода идёт от земли до земли, поэтому оба его среза оказываются внизу — на них перфолента или открытые соты. Сплошная лента нужна там, где срез смотрит вверх: например, на верхних краях торцевых листов под дугой.

Соединительный профиль: разъёмный или неразъёмный

Неразъёмный, Н-образный профиль — цельная планка с двумя пазами: листы заводят в неё с двух сторон, к каркасу её не крепят, лист держат саморезы рядом. Разъёмный собирают из базы, которую прикручивают к опоре, и крышки, которая защёлкивается сверху и прижимает оба листа.

Слева — неразъёмный профиль: листы заводят в пазы сбоку. Справа — разъёмный: база крепится к каркасу, крышка прижимает листы сверху.

В любом профиле между краем листа и перемычкой оставляют 3–5 мм: в жару лист удлиняется, и без зазора его выгибает волной — на сколько именно, посчитано в статье как крепить поликарбонат. Для монолитного листа берут профиль под его толщину, чаще алюминиевый разъёмный с резиновым уплотнителем.

Нужен ли соединительный профиль на теплице

На арочной теплице соединительный профиль обычно не нужен: два листа свода стыкуют на дуге с нахлёстом 5–10 см и прижимают металлической лентой на болтах — так устроены наши теплицы. Профиль понадобится, если стык приходится между дугами или на плоской стене.

Нахлёст на дуге проще и надёжнее: лист лежит на металле, лента прижимает сразу оба листа, вода по нахлёсту стекает наружу, а лишней планки, которую пришлось бы гнуть вместе с листом, нет. Торцы листа на теплице при этом без внимания не оставляют: низ — открытые соты или перфолента с профилем, верхние срезы торцевых листов — сплошная лента. Порядок сборки — в статье как собрать теплицу из поликарбоната.

Уплотнитель для поликарбоната: где он нужен

Резиновый уплотнитель ставят там, где лист примыкает к другой поверхности: в разъёмный профиль под крышку, под коньковый и пристенный профиль, по контуру дверей и форточек теплицы; открытые соты он не заменяет — их закрывают только лентой.

• В профилях. Уплотнитель в пазах крышки прижимает лист без зазора и не пускает воду в стык.
• П-образный на кромку. Резиновый торцевой уплотнитель надевают на край листа там, где он примыкает к раме или каркасу: он гасит стук и закрывает щель, но ленту на соты клеят и под ним.
• Двери и форточки теплицы. Уплотнитель по контуру убирает сквозняки — это самое дешёвое утепление.
• Стены беседки. На стенах из листа уплотнитель ставят по примыканию к стойкам; как обшить беседку целиком, рассказано в статье чем обшить беседку.

Ошибки при установке профилей и лент

Почти все ошибки с профилями сводятся к двум: низ листа закрыли наглухо или профиль взяли не по толщине; остальное — мелочи монтажа, которые за сезон превращают торцы в рассадник зелени.

• Сплошная лента или герметик снизу. Конденсат стоит в сотах, лист зеленеет и мутнеет.
• Скотч вместо специальной ленты. Отклеивается за сезон и пропускает пыль.
• Профиль не по толщине. Больший сползает, меньший трескается при надевании.
• Нет дренажа в нижнем профиле. Вода, прошедшая через перфоленту, стоит в планке.
• Лист вплотную к перемычке. В жару его выгибает волной.
• Плёнка под профилем. Остаток плёнки под планкой уже не снять, он задирается и пропускает воду.
• Соты не продули. Стружка внутри собирает влагу, и каналы темнеют.

Торцевой профиль и лента комплектом под вашу теплицу

Торцевой профиль и ленту мы продаём комплектом под размер теплицы — от 1 470 ₽: профиль закрывает торцы поликарбоната от пыли и насекомых, лента отводит конденсат. Сколько нужно на вашу теплицу, менеджер посчитает по её размеру.

Если сам лист пожелтел, потрескался по краям или в сотах уже завелась зелень, профилем это не исправить — лист меняют. Продаём сотовый поликарбонат 2,1 × 6 м с УФ-защитой: 4 мм премиум — 3 800 ₽, 6 мм — 4 800 ₽ за лист. Можно взять листами без монтажа или заказать замену покрытия под ключ, без раскроя и лент своими руками: арочная теплица 4 м целиком с листом 4 мм премиум — 18 400 ₽ вместе с поликарбонатом. Оплата после доставки и проверки. Подробнее — на странице поликарбонат для теплицы, а чем отличаются листы — в статье поликарбонат для теплицы: какой выбрать.
