Как правильно крепить поликарбонат: термошайбы, саморезы и крепление к каркасу

Как правильно крепить поликарбонат: схема узла и размеры

Сотовый лист держится на каркасе через узел из трёх частей — термошайбы, самореза и отверстия с запасом: лист должен свободно двигаться вокруг самореза, потому что при нагреве поликарбонат удлиняется примерно в пять раз сильнее стали. Коэффициент теплового расширения поликарбоната — около 0,065 мм на метр на градус. Между морозной ночью и летним полднем лист проходит перепад в 50–80 °C, каждый его метр меняет длину на 3–5 мм, а лист 6 м — на 2–3 см. Если отверстие впритык, лист упирается в саморез, и от отверстия расходятся трещины.

Разрез узла: термошайба прижимает лист к каркасу, ножка стоит в отверстии с запасом, крепёж — между рёбрами сот. Внизу — вид сверху: точки через 30–40 см, не ближе 4 см к краю.

Сверлят обычным сверлом по металлу на средних оборотах, без сильного нажима, и сразу выдувают стружку из сот. Лист при этом лежит на ровном: если под ним пустота, сверло продавливает верхнюю стенку.

Сверление сотового листа шуруповёртом: отверстие делают до того, как ставить саморез.

Термошайба для поликарбоната: для чего нужна

Термошайба закрывает отверстие от воды, распределяет нажим самореза на площадь в несколько сантиметров и не даёт продавить соты; обычный саморез с плоской шайбой режет лист, а отверстие под ним течёт уже в первый сезон.

Классическая термошайба собирается из трёх деталей:

• Шайба с ножкой. Пластиковая тарелка с трубкой снизу. Ножка входит в отверстие и упирается в каркас, поэтому шайба не вдавливается в лист даже при сильной затяжке.
• Уплотнитель. Мягкое кольцо между шайбой и листом — оно и держит воду.
• Крышка. Защёлкивается сверху и прячет головку самореза от дождя и солнца.

Термошайба в разборе: белый уплотнитель, прозрачная шайба с ножкой и крышка.

Ножку подбирают под толщину листа — 4, 6, 8 или 10 мм. Длинная ножка не даст прижать лист, и он будет стучать на ветру; короткая позволит перетянуть саморез и смять соты.

Какие термошайбы для поликарбоната бывают и какие лучше

Для сотового листа лучшая — индивидуальная термошайба из поликарбоната с ножкой под его толщину; универсальные шайбы без ножки и мини-шайбы берут для монолитного и профилированного листа, а стальные шайбы с резиновым уплотнителем — для кровли, где важна прочность.

По материалу шайбы бывают поликарбонатные и полипропиленовые. Поликарбонатные сделаны из того же материала, что и лист, расширяются вместе с ним и лучше переносят солнце; полипропиленовые дешевле, но со временем на солнце становятся хрупкими. Цвет берут под лист: на теплицу — прозрачные, на цветную крышу беседки — в тон.

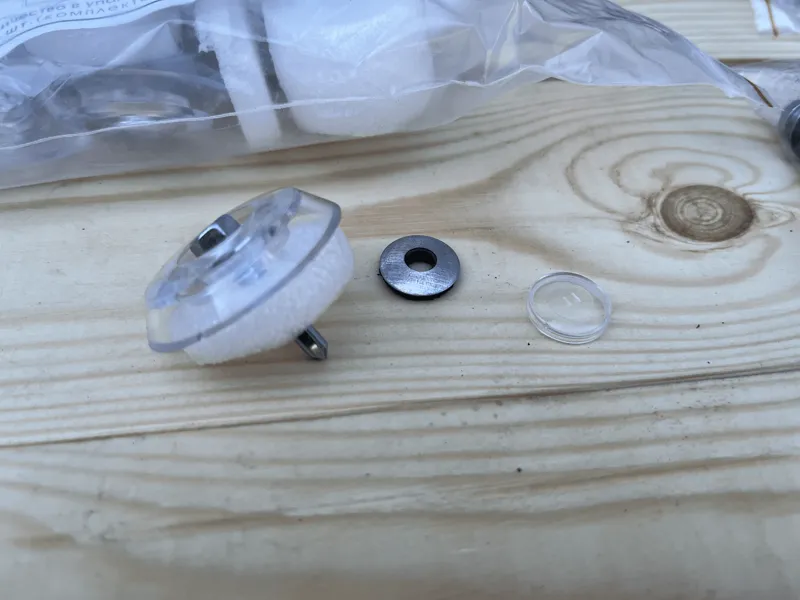

Термошайба в сборе с саморезом; рядом — металлическая шайба и крышка.

Саморезы с термошайбой: какие и какой длины

К металлу берут саморез со сверлом на конце (с буром), к дереву — саморез по дереву с острым концом; длина складывается из толщины листа, высоты шайбы, стенки каркаса и запаса на 3–4 витка резьбы: для листа 4–6 мм на профильной трубе обычно хватает 25 мм, на деревянном брусе — 40 мм.

Саморез берут оцинкованный или из нержавеющей стали — чёрный ржавеет и оставляет рыжие потёки на листе. Диаметр — 4,8–5,5 мм: тоньше срывает резьбу в металле, толще не входит в стандартную шайбу.

Сколько термошайб нужно на лист 2,1 × 6 м: при шаге 35 см на ширину листа приходится 7 точек по каждой опоре. Если опоры идут через 1 м, их 7 рядов — около 50 шайб на лист, если через 65 см — около 75. Берите с запасом 10%: часть шайб теряется и ломается при монтаже.

Как крепить поликарбонат к металлическому каркасу

К металлическому каркасу лист крепят саморезами с буром через термошайбы: лист сверлят заранее с запасом, а трубу со стенкой до 2 мм саморез проходит сам; соты направляют вдоль дуги или ската, стыки листов делают на опоре.

1. Проверьте каркас: опоры лежат в одной плоскости, заусенцы и острые кромки на трубах зачищены — о них лист протирается.
2. Уложите лист маркировкой наружу, выровняйте край по каркасу и придержите: лист 2,1 × 6 м работает как парус, его кладут вдвоём.
3. Разметьте точки маркером по плёнке: по каждой опоре, через 30–40 см, не ближе 4 см к краю, между рёбрами сот.
4. Просверлите лист сверлом на 2–3 мм больше самореза.
5. Вставьте термошайбу и вкрутите саморез под прямым углом на средних оборотах; остановитесь, как только шайба легла на лист.
6. Защёлкните крышки, закройте срезы листа лентой и профилем, снимите плёнку.

Стык двух листов на навесе делают на опоре, через соединительный профиль с зазором на расширение, — какие профили бывают и под какую толщину, разобрано в статье торцевой и соединительный профиль для поликарбоната. Как обшить листом стены беседки из профильной трубы — в статье чем обшить беседку.

Как крепить поликарбонат к деревянному каркасу

К дереву поликарбонат крепят так же, через термошайбы, но саморезами по дереву длиной 40–50 мм, а каркас перед обшивкой сушат, пропитывают антисептиком и красят: сырой брус ведёт, и лист на нём перекашивает.

• Опоры. Сухие и ровные, шириной не меньше 40–50 мм, чтобы шайба целиком ложилась на дерево, а не свисала с кромки.
• Засверловка. Для саморезов до 5 мм в мягком дереве не нужна, но у края доски и в лиственнице без неё дерево колется.
• Светлая краска. Опоры под листом красят в белый или светлый цвет: тёмное дерево на солнце сильно греется и перегревает лист в месте контакта.
• Подтяжка. Через сезон крепёж проверяют: дерево усыхает, шайбы слабнут и начинают пропускать воду.

Какой стороной крепить поликарбонат и как направить соты

Наружу, к солнцу, кладут сторону с защитой от ультрафиолета — на её плёнке напечатаны надписи и маркировка, плёнка второй стороны обычно чистая; соты направляют так, чтобы вода из каналов стекала вниз: на арке — вдоль дуги, на стене — вертикально, на скатной крыше — вдоль ската.

Перепутанную сторону после монтажа не исправить без снятия листа, а без защиты лист за несколько сезонов мутнеет и становится хрупким. Поэтому плёнку с маркировкой снимают после крепления, а не до него. Как читать маркировку и выбрать сам лист — в статье поликарбонат для теплицы: какой выбрать.

Соты поперёк ската — частая ошибка на навесах: конденсат стоит в каналах, они зеленеют, и отмыть их изнутри уже нельзя. У монолитного листа сот нет, ему важна только сторона с УФ-слоем.

Как крепить монолитный и профилированный поликарбонат

Монолитный лист крепят теми же точками и с тем же запасом в отверстиях, но шайбами без ножки или прижимными профилями, а торцы лентой не закрывают — сот у него нет; профилированный поликарбонат крепят как профлист — через верхнюю часть волны, с фигурным уплотнителем под ней.

Монолитный лист заметно тяжелее: плотность поликарбоната — около 1,2 г/см³, поэтому квадратный метр листа 4 мм весит около 4,8 кг, а сотового той же толщины — 0,56–0,8 кг. Резать его удобнее лобзиком; как раскроить и резать любой лист, рассказано в статье размер листа поликарбоната.

Почему трескается поликарбонат при креплении: частые ошибки

Поликарбонат трескается при креплении почти всегда по одной из трёх причин: отверстие без запаса, перетянутый саморез или крепёж слишком близко к краю; остальные ошибки дают течь и зелень в сотах.

• Отверстие впритык к саморезу. В жару лист упирается в крепёж, и от отверстия идут трещины.
• Перетянутый саморез. Шайба вдавлена, соты смяты, в лунке стоит вода.
• Ближе 4 см к краю. Край откалывается при первом сильном ветре.
• Саморез под углом. Шайба ложится краем, уплотнитель не держит воду.
• Сверлили по ребру соты. Ребро лопается, шайба садится криво.
• Шаг больше 40 см. Лист хлопает на ветру и протирается о каркас.
• Саморез без термошайбы. Вода идёт в соты, лист зеленеет изнутри.
• Старые шайбы при перекрытии. Уплотнитель уже не держит воду — при замене покрытия или переносе теплицы ставят новые, подробнее в статье как разобрать и перенести теплицу.

Как крепят поликарбонат на теплицу: лента на болтах

На заводских арочных теплицах свод держит не россыпь саморезов, а металлическая лента на болтах: у наших теплиц лист 2,1 × 6 м ложится поперёк, от земли через крышу до земли, стык двух листов приходится на дугу с нахлёстом 5–10 см, лента прижимает лист к дуге, а торцы крепят саморезами с термошайбами.

Болт проходит через металлический профиль каркаса поверх сотового листа.

Лента прижимает лист по всей дуге, а не в отдельных точках, поэтому лист не парусит, а мест, где он может треснуть, гораздо меньше. Нижние края листа оставляют с открытыми сотами или закрывают перфорированной лентой, чтобы вода из каналов выходила наружу. В каком порядке обшивают торцы и свод при сборке — в статье как собрать теплицу из поликарбоната.

Если покрытие пожелтело или потрескалось, а дуги целы, перекрывать теплицу самим не обязательно. Мы продаём сотовый поликарбонат 2,1 × 6 м с УФ-защитой — 4 мм премиум за 3 800 ₽ и 6 мм за 4 800 ₽ за лист — и меняем покрытие под ключ: арочная теплица 4 м целиком с листом 4 мм премиум — 18 400 ₽ вместе с поликарбонатом, оплата после проверки. Подробнее — на странице поликарбонат для теплицы и замена покрытия. Если нужна новая теплица, «Народная» 3 × 6 м с поликарбонатом и крепежом стоит от 26 900 ₽, а наша бригада собирает её в день доставки за 3–4 часа — теплицы от производителя.
