Угловые грядки из ДПК: как выбрать форму и снять размеры

Какие формы можно собрать

Поворотное соединение снимает ограничение прямого угла, но каждая новая грань добавляет детали и точки замера. Поэтому форму выбирают по задаче, а не ради максимального числа изгибов.

Сначала проверьте доступ, потом рисуйте контур

До любой точки грунта нужно дотягиваться с дорожки, не заходя внутрь грядки. У внутреннего угла Г- или П-образной формы зона недоступности появляется быстрее, чем у обычного прямоугольника.

Отметьте на плане стороны, вдоль которых можно стоять. Если один участок примыкает к забору, стене или теплице, его рабочую ширину рассчитывают как при доступе с одной стороны. Также оставьте место для лейки, ведра, тележки и открывания дверей.

Как снять размеры для производства

На схеме должны быть длина каждого прямого сегмента, направление поворота и система отсчёта размеров. Одной общей длины и ширины для фигурной грядки недостаточно.

1. нарисуйте контур сверху;
2. пронумеруйте все стороны по часовой стрелке;
3. подпишите длину каждого отрезка;
4. отметьте внутренние и внешние углы;
5. укажите, размеры внутренние или внешние;
6. добавьте высоту борта и число ярусов;
7. сфотографируйте место установки.

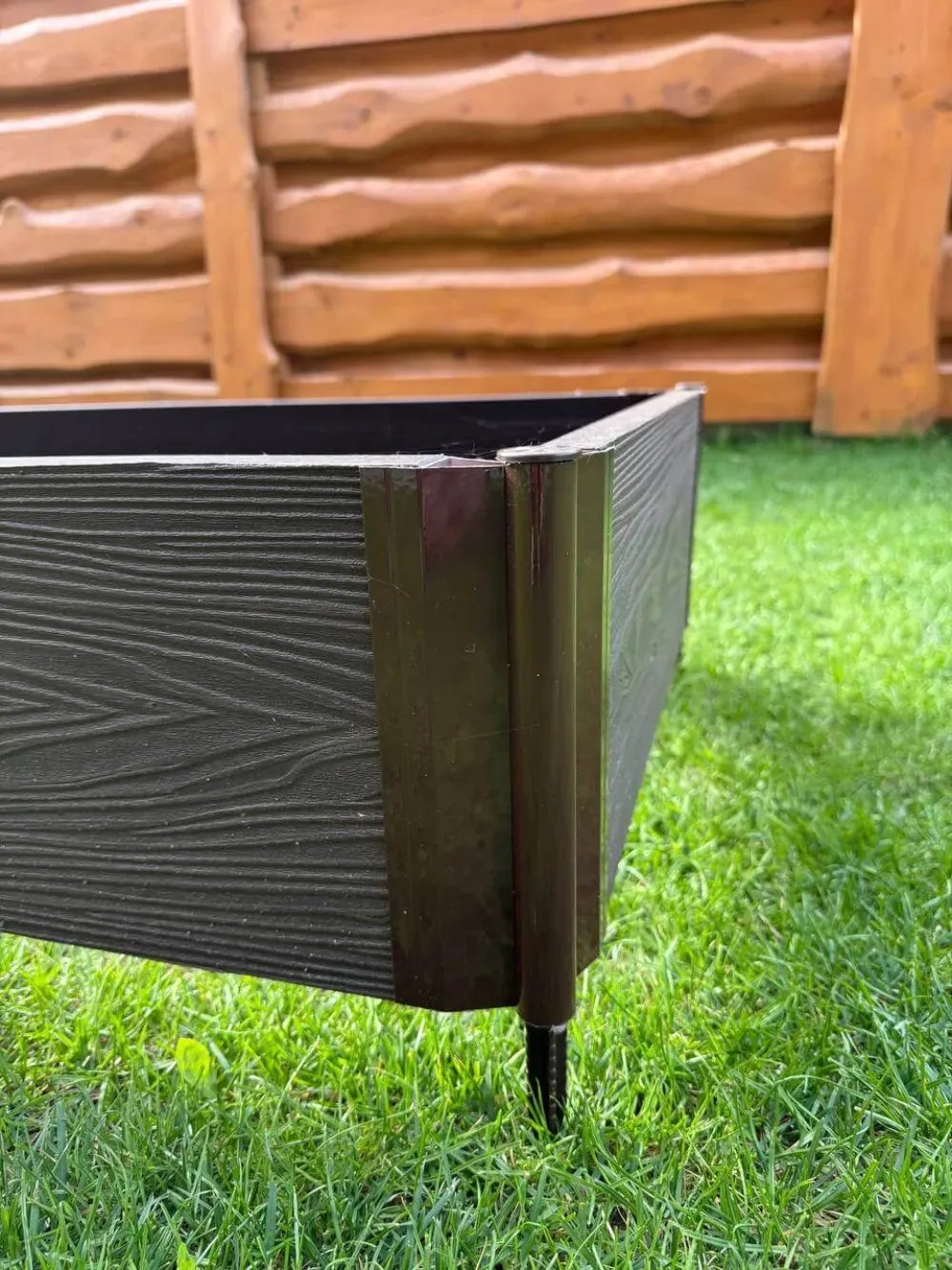

Как работают поворотные шарниры

Шарнир соединяет два профиля под выбранным углом и одновременно формирует точку фиксации на участке. Его высота должна соответствовать высоте борта.

В системе проекта используются шарниры из первичного АБС-пластика с колышками примерно 10 см. Они позволяют задавать разные углы. Для высокого борта уточняют число секций шарнира и способ соединения ярусов; для внутреннего угла — ориентацию деталей.

Как считается комплект фигурной грядки

Суммарная длина доски равна сумме всех сегментов с учётом ярусов, а число углов определяется фактическими поворотами контура. Усилители считают отдельно по длине каждого борта.

Не пытайтесь перевести сложную форму в один «периметр» без схемы. Два контура с одинаковым периметром могут иметь разное число шарниров, распилов и усилителей. В спецификации должны остаться номера сегментов — так детали проще разложить на участке перед сборкой.

Пробная разметка без досок

Перед заказом перенесите контур на участок шнуром, садовым шлангом или полосами бумаги. Такая разметка показывает реальный масштаб лучше схемы на экране.

Пройдите по всем дорожкам, попробуйте поставить ведро и лейку, имитируйте доступ к внутреннему углу. Для П-образной формы зайдите в центральный проход и проверьте, сможете ли развернуться. Если рядом дверь теплицы, калитка или люк, откройте их полностью.

После проверки снимите длины ещё раз именно по разметке. Отметьте препятствия: столб, дерево, фундамент, уклон, водопровод или выступающий бордюр. Производитель не видит площадку, поэтому фотография с подписанными сторонами снижает риск неверного толкования чертежа.

Ошибки в схемах фигурных грядок

Главные ошибки — смешать внутренние и внешние размеры, потерять один сегмент и не указать направление внутреннего угла. Все три приводят к несовпадению деталей уже при раскладке.

• не используйте масштаб рисунка вместо подписанных чисел;
• не называйте две разные стороны одной буквой;
• не округляйте фактический угол до 90°, если площадка косая;
• не забывайте высоту и число ярусов;
• не прячьте за общей длиной короткие участки вокруг препятствия.

Разметка и сборка на участке

Фигурную конструкцию сначала раскладывают без грунта и проверяют проходы, углы и замыкание контура. Заполнение начинают только после выравнивания и фиксации геометрии.

1. перенесите контур колышками и шнуром;
2. разложите подписанные доски по схеме;
3. соедините углы без окончательной затяжки;
4. проверьте ширину проходов и доступ;
5. выровняйте контур;
6. зафиксируйте и установите усилители;
7. только затем заполняйте.
